磷酸铁锂电池工艺全解析

  近年来，新能源汽车与储能市场的爆发式增长，让磷酸铁锂电池成为行业焦点。其凭借高安全性、长循环寿命和低成本优势，在动力电池领域占据主导地位，2025年国内磷酸铁锂动力电池装机量占比高达78.5%。

核心材料：橄榄石结构的能量载体

磷酸铁锂（LiFePO₄）的晶体结构如同橄榄石，锂离子在充放电过程中在铁（Fe）和磷（P）构成的骨架间定向迁移。这种结构赋予其三大优势：

1. 热稳定性

· 临界温度：350℃高温下仍保持结构稳定，远超三元材料的200℃临界点

· 安全测试：通过针刺、挤压、过充等12项严苛测试，不起火不爆炸

· 应用案例：比亚迪刀片电池在碰撞测试中表现优异

2. 循环寿命

· 实验室数据：可达10000次充放电，容量保持率＞80%

· 实际表现：出租车运营里程超80万公里，电池衰减＜15%

· 技术突破：宁德时代通过补锂技术，将循环寿命提升至12000次

3. 成本优势

· 原料构成：不含钴、镍等贵金属，铁源占比超30%

· 成本对比：较三元电池低15%-20%，规模化后降幅可达30%

· 市场影响：2023年磷酸铁锂电池包均价降至0.8元/Wh，推动电动车售价下探

四大制备工艺路线对比

当前主流工艺呈现"固相法主导，液相法突破"的格局，不同路线在成本、性能、规模化之间取得平衡：

1. 高温固相法（传统路线）

工艺流程：原料混合→惰性气体保护烧结→球磨粉碎→二次烧结
代表企业：湖南裕能、北大先行

技术细节：

· 设备配置：采用回转窑或推板窑，温度均匀性±5℃

· 粒径控制：通过调整球磨时间（8-12h）控制D50在3-5μm

· 碳包覆：添加10%葡萄糖作为碳源，形成导电网络

优势：

· 设备简单，适合大规模生产

· 工艺成熟，良品率＞95%

局限：

· 产物粒径分布宽（1-10μm），需多次球磨改善

· 能量密度偏低（160-170mAh/g）

2. 碳热还原法（升级路线）

工艺突破：直接使用三价铁源（Fe₂O₃/FePO₄）替代草酸亚铁，简化流程
代表企业：重庆特瑞、富临精工

技术指标：

· 烧结温度：降低至650-700℃，较固相法低100-150℃

· 碳含量：精确控制2.5-3.0%，形成均匀碳层

· 效率：突破90%，较传统工艺提升5个百分点

优势：

· 原料成本降低20%

· 电导率提升30%，内阻降低至5mΩ以下

3. 液相共沉淀法

工艺亮点：通过控制pH值实现原子级混合，产物一致性优异
代表企业：德方纳米

技术参数：

· 粒径控制：D50≤500nm，振实密度≥2.5g/cm³

· 容量表现：0.1C倍率下容量达175mAh/g

· 生产成本：较固相法降低18%，规模化后降幅可达25%

创新点：

· 采用连续式反应釜，单线产能提升3倍

· 开发专用分散剂，解决纳米颗粒团聚问题

4. 水热合成法（前沿探索）

技术挑战：需200℃、2MPa高压反应釜，设备投资大
突破方向：

· 比亚迪创新：开发短流程水热工艺，反应时间缩短至4小时

· 形貌控制：可制备纳米线、纳米片结构，提升倍率性能

· 应用前景：在4C超充电池中展现潜力，10分钟可充至80%

制造工艺关键控制点

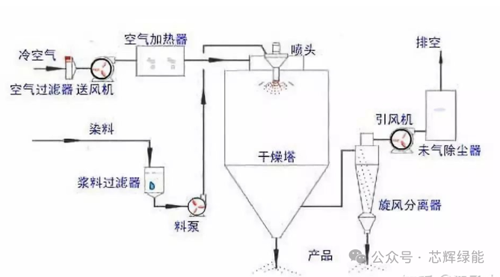

1. 原料预处理

锂源选择：

· 需控制粒径D50≤3μm，避免局部过热

· 氢氧化锂需严格除水，水分含量＜50ppm

铁源纯度：

· FePO₄中SO₄²⁻含量需＜0.5%，否则影响高压实密度

· 采用化学沉淀法提纯，纯度可达99.9%

碳源匹配：

· 葡萄糖（C₆H₁₂O₆）与蔗糖（C₁₂H₂₂O₁₁）按3:1混合可优化碳层结构

· 添加1%柠檬酸作为螯合剂，改善分散性

2. 烧结工艺

气氛控制：

· 氮气中氧含量需＜50ppm，防止Fe²⁺氧化

· 采用在线氧分析仪实时监测，偏差控制在±10ppm

升温曲线：

· 三段式升温：300℃/2h（脱水）→550℃/4h（预烧）→750℃/8h（主烧）

· 降温阶段采用分段控制，避免热应力开裂

窑炉设计：

· 采用多通道推板窑，温度均匀性±3℃

· 窑体材质选用高纯氧化铝，减少杂质污染

3. 后处理技术

机械融合：

· 通过高速碰撞（1000-1500rpm）实现碳层均匀包覆

· 接触电阻降低40%，电导率提升至10⁻² S/cm

表面改性：

· 添加0.5% Al₂O₃可提升高压实密度至2.6g/cm³

· 采用原子层沉积（ALD）技术，形成纳米级包覆层

粒度分级：

· 采用气流分级机控制D10≥1μm，D90≤8μm

· 开发智能控制系统，实现分级精度±0.5μm
